Paneles

Son los elementos que componen el sistema de cerramiento de fachadas. Se fabrican a medida según proyecto y las tolerancias de fabricación son las siguientes:

La tolerancia dimensional sobre una de las grandes dimensiones o sobre la diagonal de un panel es igual a:

± 1 / 8 * d1/3 cm

Siendo d la longitud expresada en cm.

La tolerancia en el espesor h es igual a:

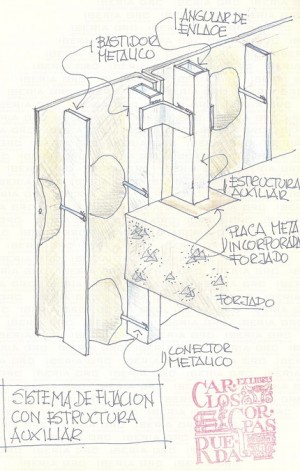

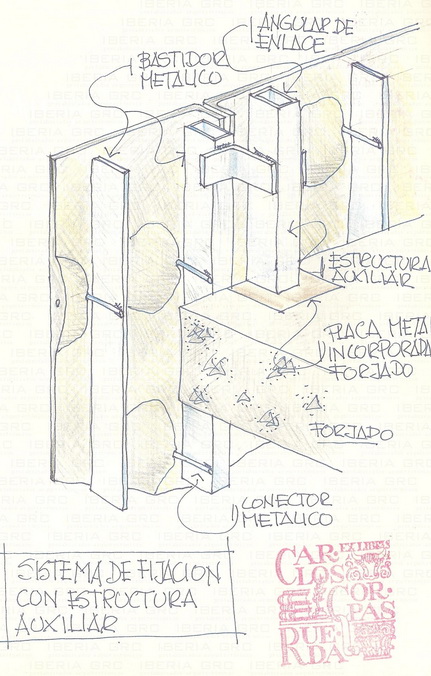

Detalle Anclaje GRC

- 1 / 8 * h1/3 cm

+ 0,2  cm

Siendo h el espesor del panel en cm.

Se admite un defecto en la forma plana de:

± 3 * L /1000  cm

Siendo L la altura o la longitud del panel, en cm, según proceda.

Los defectos de coplaneidad entre aristas opuestas deben ser tales, que la distancia de un vértice al plano determinado por los otros tres vértices del panel, sea inferior a 1/250 de la dimensión pequeña de dicho panel.

Aplicando estos datos a un panel medio de Stud-Frame:

(l = 300 cm; d = 500 cm; h = 1 cm).

Las tolerancias serán:

  • Sobre altura (300 cm):         ± 0,84 cm
  • Sobre longitud (500 cm):     ± 0,99 cm
  • Sobre diagonal (583 cm):    ± 1,04 cm
  • Sobre espesor (1cm):         – 0,125 cm, + 0,20 cm
  • Coplaneidad:                     + 1,20 cm
